PXK(Pz) Серия Взрывозащищенная...
- ◆ Разработан для применений во взрывоопасной среде зоны 2, этот взрывозащищённый.pressurized распределительный шкаф имеет двухкамерную конфигурацию: основная камера для электрического оборудования и вторичная камера для пневматических компонентов.
- ◆ Непрерывная циркуляция воздуха обеспечивает постоянную теплоотдачу от работающих электрических элементов, гарантируя надёжное охлаждение.
- ◆ Шкафы распределительные PZ серии с повышенным давлением для взрывоопасных зон маркируются данными о времени продувки и расходе, включают дроссель и предохранительные клапаны. Система управления полностью пневматическая, электропитание не требуется.
- ◆ Опциональная сварная конструкция из нержавеющей стали обеспечивает высокий уровень коррозионной стойкости, что делает шкаф для взрывоопасных сред подходящим для severely corrosive conditions.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Тип защиты от взрыва
Стандарты: CENELEC, IEC, NEC
Зоны:
Зона 1 и Зона 2
Зона 21 и Зона 22
Параметры продукта
Защита от взрыва:
IECEx(газ и пыль): Ex pzc IIC T5 Gc
Ex pzc IIIC T95°C Dc
ATEX(газ и пыль): $\text{Ex}$ II 3 G Ex pz IIC T5 Gc
$\text{Ex}$ II 3 D Ex pD IIIC T95°C Dc IP66
CU-TR(газ и пыль): 2 Ex pz IIC T6 Gc / Ex tb IIIC T80°C Db IP66
2 Ex pz IIC T4 Gc / Ex tb IIIC T130°C Db IP66

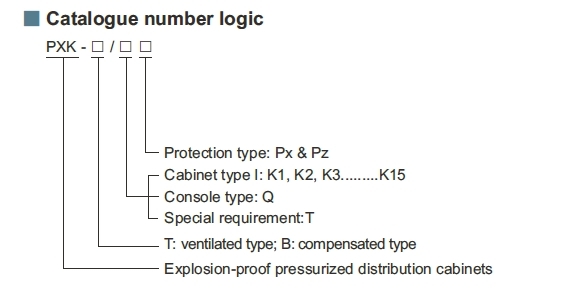

Тип продукта: PXK-pz
Материал: корпус: Нержавеющая сталь или крашеная порошковой краской углеродистая сталь
Значение положительного давления: 200Па~800Па(0.002 бар~0.008 бар)
Источник воздуха: 0.2МПа~0.8МПа (2 бар~8 бар)
Рабочее напряжение: Макс. 690 В перем. тока 50/60 Гц, 500 В пост. тока
Номинальный ток: Макс. 630 А
Степень защиты: IP66
Рабочая температура:
IECEx, ATEX: -10°C~+55°C
CUTR: -20°C~+55°C(T6/T80°C); -20°C~+75°C(T4/T130°C)
Классификация продукта и происхождение
Код ТН ВЭД: 853710
Страна происхождения: Китай
Применяемые отрасли
У распределительный шкаф под взрывоопасную среду под давлением работает по принципу изоляции источника воспламенения за счет среды под давлением. Все электрические компоненты заказчика помещены в герметичный корпус, поддерживаемый под давлением чистого газообразного medium. Такой дизайн предотвращает контакт внешних горючих или взрывоопасных газовых смесей с электрическими дугами или опасными температурами, генерируемыми внутренними компонентами во время эксплуатации, тем самым достигая электрической защиты от взрыва.
Этот шкаф для взрывоопасной атмосферы специально разработан для требовательных применений, характеризующихся высокими температурами, высокой влажностью и строгими требованиями безопасности, где могут присутствовать взрывоопасные атмосферы (газы, пары или пыли). Он подходит для отраслей, таких как переработка нефти и газа, буровые платформы в море, фармацевтическое производство и объекты новой энергетики.
Достоверность
Our СИП-серия Explosion-Proof Pressurized Electrical Cabinet предоставляет ключевые преимущества: повышенная безопасность, превосходное охлаждение, адаптируемый дизайн и умные органы управления. Это идеальное решение для требовательных зон 1 и 2 по газу и пыли, которые требуют полностью сертифицированного оборудования. Разработано по самым высоким международным стандартам, наше сертифицированное оборудование для опасных зон поддерживается ключевыми международными сертификатами (ATEX, IECEx, EAC). Выберите наше решение, чтобы эффективно выполнить ваши обязанности по соблюдению требований и обеспечить долгосрочную, надежную безопасность в вашей деятельности.
FAQ
Q1: Что означает «Pressurized» и почему это безопасно?
A1: «Pressurized» означает, что мы поддерживаем приток чистого воздуха в шкаф, создавая небольшой внутренний избыточный перепад давления (как защитный пузырь). Этот воздушный барьер безопасно препятствует проникновению взрывчатых газов или пыли снаружи внутрь, где расположено электрическое оборудование.
Q2: Где можно использовать этот взрывозащищенный прессurized распределительный шкаф? Подходит ли зона 0?
A2: Он идеально подходит для газообразных атмосфер зоны 1 и зоны 2 и для пылевых атмосфер зоны 21 и зоны 22. Для самой опасной зоны 0 (постоянный риск) обычный блок не является первым выбором и потребовал бы специальной оценки безопасности.
Q3: Можно ли внутри прессurized распределительного шкафа для опасных зон установить любое стандартное (не взрывозащищенное) электрическое оборудование?
A3: Да, но с существенными ограничениями. Хотя прессurизация допускает использование стандартных компонентов, их максимальная температура поверхности не должна превышать сертифицированный класс температуры шкафа (T-марка). Кроме того, общее выделяемое тепло должно соответствовать номинальной охлаждающей способности шкафа.
Q4: Что происходит во время эксплуатации, если давление падает ниже безопасного уровня или если пропадает основное питание?
П4: Безопасность автоматизирована. При снижении давления или исчезновении питания система мгновенно запускает сигнализацию. Если ситуацию не исправить, система безопасно отключит питание внутреннего оборудования до того, как может произойти опасная ситуация, обеспечивая отказоустойчивую работу.
